FRANCISCO MANGADO

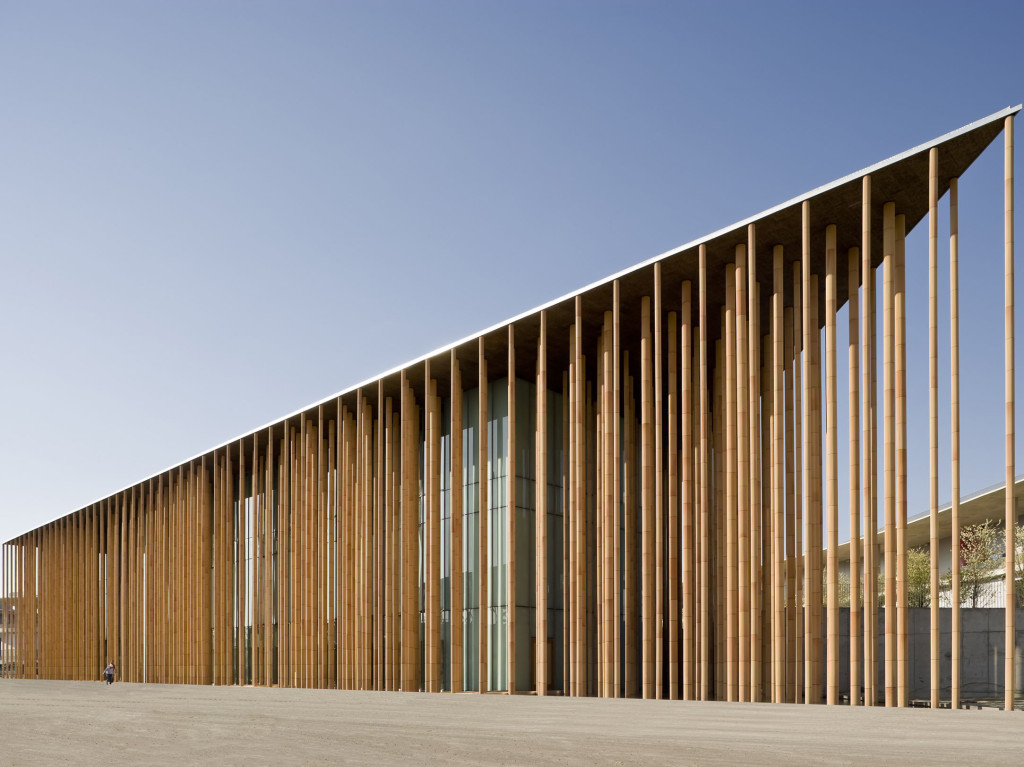

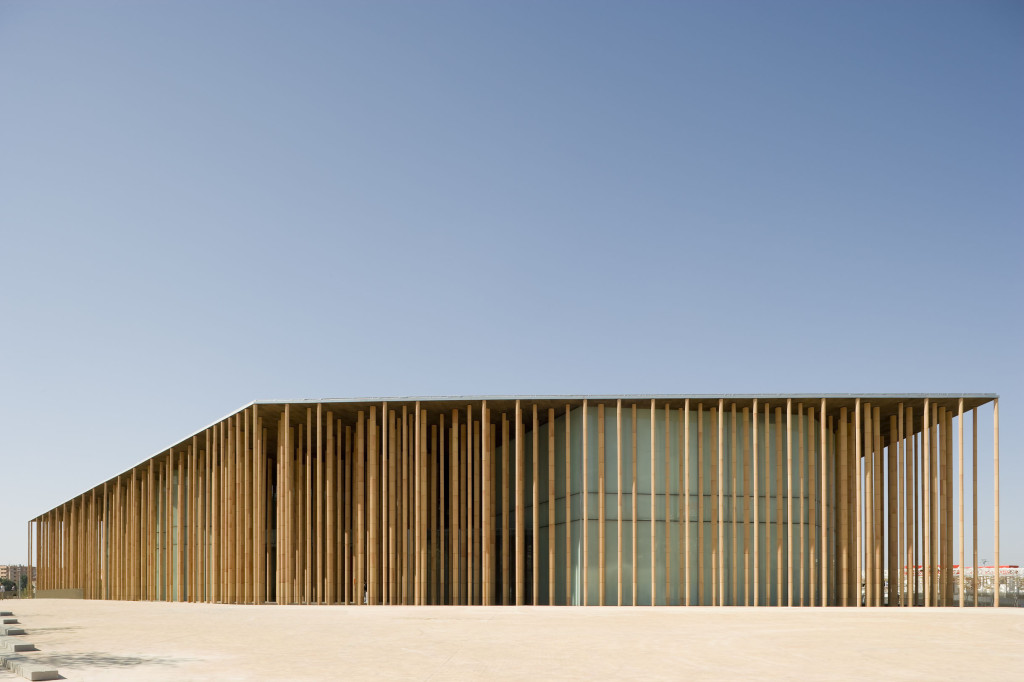

Pabellón de España en la Expo Zaragoza 2008+

2006-2008

Zaragoza-España

10.573 m2

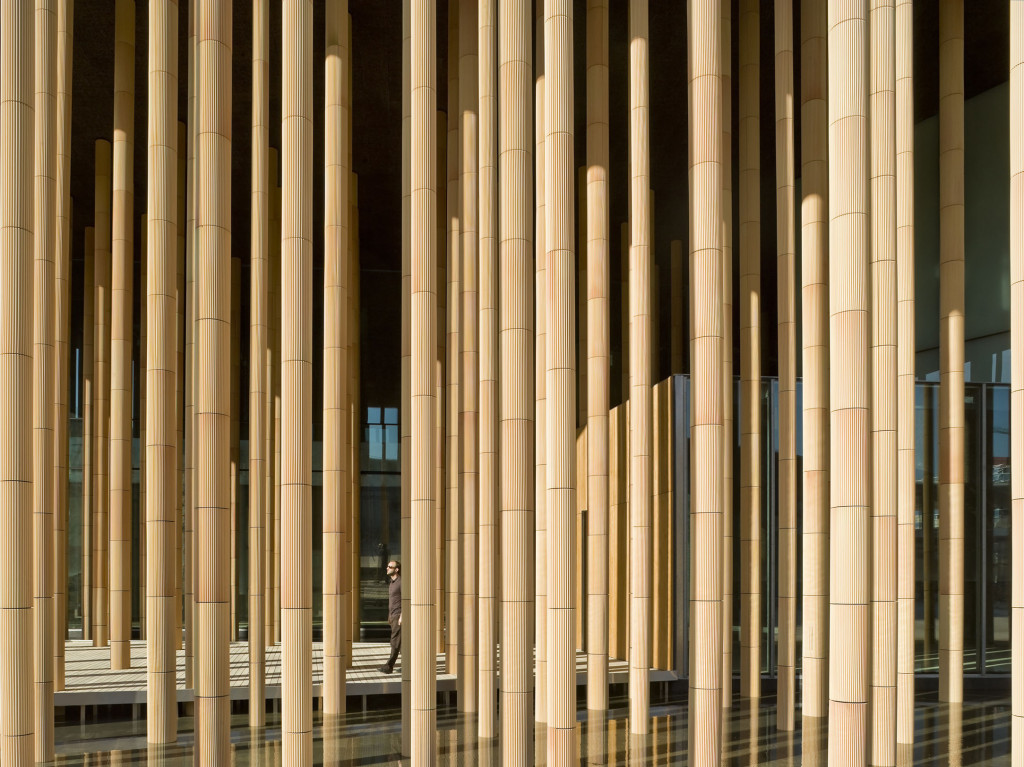

Reproducir el espacio de una chopera, o de un conjunto de bambúes sobre una superficie de agua, ha sido el objetivo básico. Por un lado se crea un mecanismo edilicio capaz de generar increíbles posibilidades desde el punto de vista de la lógica energética y del compromiso medioambiental, cuestión ésta básica pero en todo caso fundamental y emblemática para el futuro Pabellón de España en la Exposición Internacional de Zaragoza, pero por otro se traslada a la arquitectura uno de los espacios más atractivos, física y lumínicamente hablando, al que podemos enfrentarnos. Espacios cambiantes, llenos de sugerencias y matices, donde conceptos como la verticalidad y la profundidad juegan un papel fundamental.¿Es posible la reproducción artificial de un hecho natural? Vieja aspiración frustrada de la arquitectura. Sin embargo en este caso sí es posible la aproximación dado que la fuerza geométrica de la metáfora está a nuestro favor. Por otra parte la imagen propuesta dota de un simbolismo necesario a lo que debe ser una actuación de Pabellón en este caso el de España en una exposición universal. La referencia metafórica donde el agua está presente a través del paisaje referenciado es fuerte y evidente.



Ejecución.

Piezas.

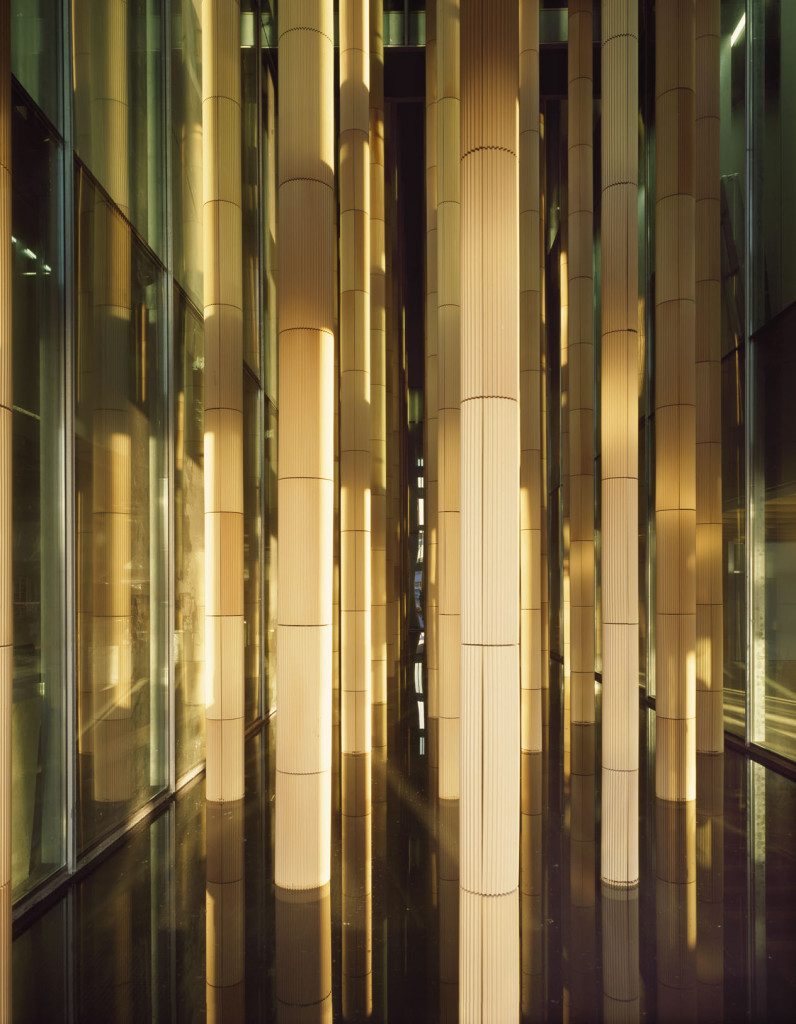

La ejecución es fácil y clara. Los elementos verticales se pueden fabricar en taller. Tienen un núcleo metálico forrado con piezas elaboradas como los botijos, piezas iguales que en contacto con el agua absorben ésta generando las corrientes de aire que actúan como microclimas (ver memoria y esquemas al respecto).Su arriostramiento al objeto de garantizar su unidad estructural es muy fácil y sencillo y se basa en el mismo esquema que encontramos en muchos viveros al objeto de mantener la verticalidad del tronco.

Cubierta.

Una gran cubierta, apoyada en todos estos perfiles, cubre el pabellón. Una cubierta muy útil pues su grosor (3 mts.) permite albergar sistemas de ahorro energético (ver memoria) y, a su vez, graduar la luz mediante el recurso a la profundidad que hace que los rayos, muy controlados, se dibujen y reflejen sobre los pilares y la superficie de agua en la base. La cubierta queda recubierta con paneles de madera de viruta reciclada.

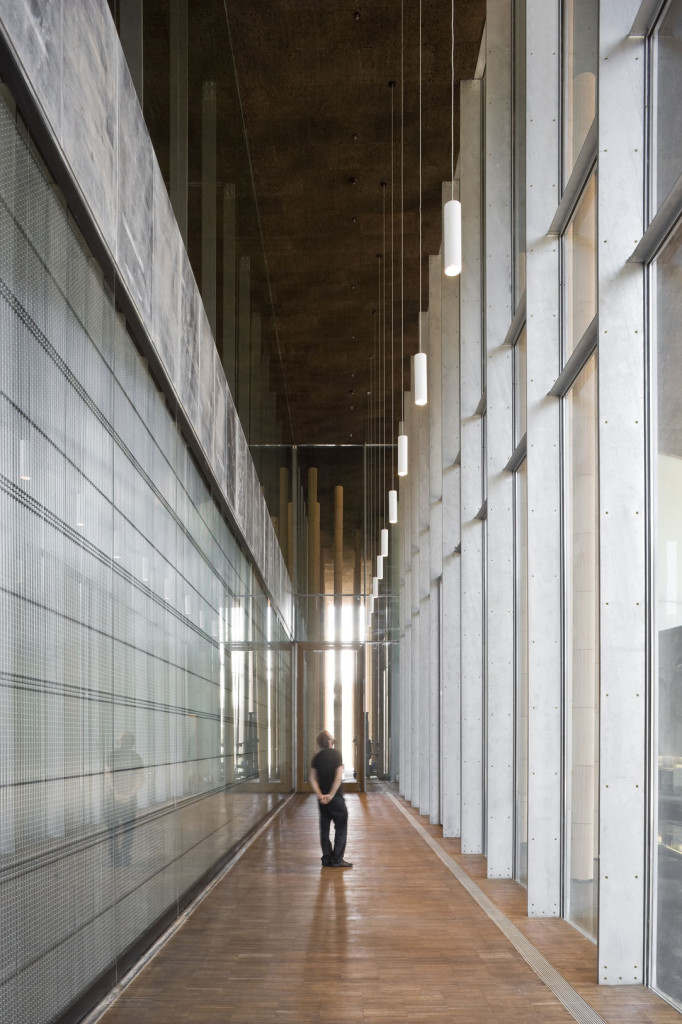

Espacios expositivos.

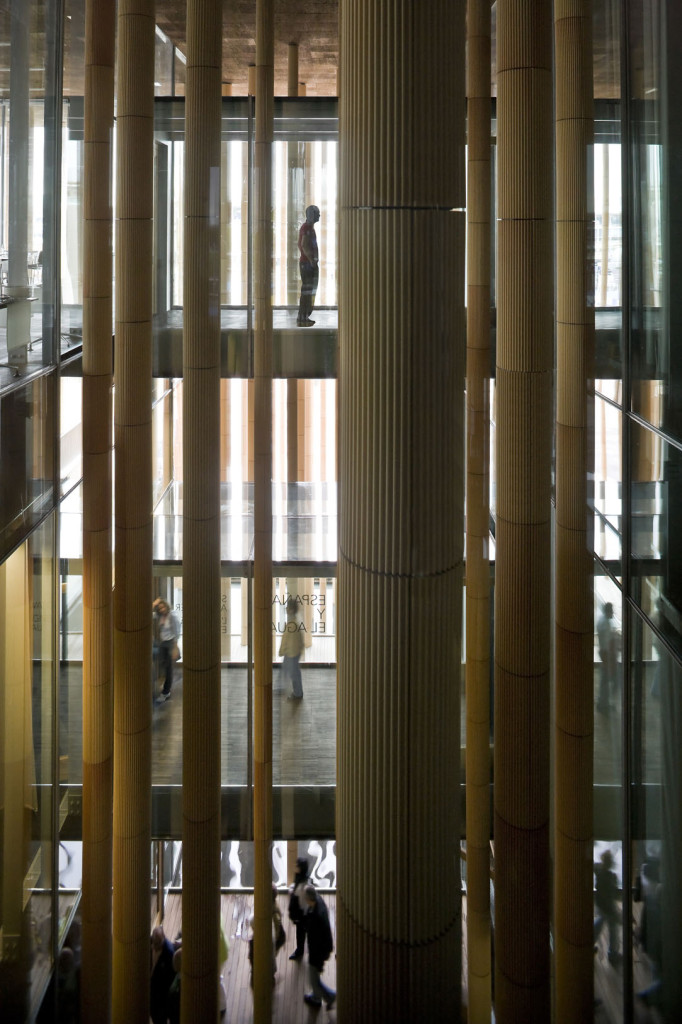

Son vacíos excavados. Sus forjados quedan colgados de la cubierta y sólo arriostrados a los pilares. Se construyen con vigas de madera procedente también de viruta y resina reciclada. El cierre exterior es de vidrio si bien anclados a la estructura se prevén sistemas de tabique móviles, con aislamiento acústico, que permiten lograr la estanqueidad visual y acústica que es necesaria tanto para el desarrollo de algunas exposiciones como del uso futuro de centro de cine.

Calle Pablo Ruiz Picasso, Zaragoza, España

Premio Europeo de Diseño y Medio Ambiente BEST_ED, I Edición
2010
Premio Europeo de Diseño y Medio Ambiente BEST_ED, I Edición organizada por la Asociación de Diseñadores de Madrid.Mención de Honor: Pabellón de España en la Expo Zaragoza 2008.
GREEN GOOD DESIGN 2010
2010
GREEN GOOD DESIGN. Concedido por el Chicago Athenaeum (Museo de Arquitectura y Diseño) y por el Centro Europeo de Arquitectura, Arte, Diseño y Estudios Urbanísticos.Premio: Pabellón de España en la Expo Zaragoza 2008.
Concurso para la Rehabilitación del Pabellón de España en la Expo Zaragoza 2008
2010
Primer Premio.
Premios CONSTRUMAT 2009. Categoría Edificación
2009
Premios CONSTRUMAT  a la Innovación Tecnológica.Primer Premio: Pabellón de España en la Expo Zaragoza 2008.
VI Edición Premio Internacional de Arquitectura Sostenible FASSA BARTOLO
2009
Premio Internacional de Arquitectura Sostenible FASSA BARTOLO. Promovido por la Facoltà di Architettura, Università degli Studi di Ferrrara.Mención Especial: Pabellón de España en la Expo Zaragoza 2008.

IV Bienal Internacional de Arquitectura BARBARA CAPPOCHIN
2009
Bienal Internacional de Arquitectura BARBARA CAPPOCHIN.Medalla de Oro "GIANCARLO IUS", otorgada por la UIA (Unión Internacional de Arquitectos): Pabellón de España en la Expo Zaragoza 2008.
XXIV Premio Anual de Arquitectura FERNANDO GARCÍA MERCADAL
2009
Premio Anual de Arquitectura FERNANDO GARCÍA MERCADAL, otorgado por el Colegio Oficial de Arquitectos de Aragón.Primer Premio: Pabellón de España en la Expo Zaragoza 2008.
Premio de Arquitectura Española 2009
2009
Premio de Arquitectura Española concedido por el  CSCAE (Consejo Superior de los Colegios de Arquitectos de España).Otorgado al Pabellón de España en la Expo Zaragoza 2008.
Premio MIES VAN DER ROHE 2009
2009
Premio MIES VAN DER ROHE.Proyecto Seleccionado: Pabellón de España en la Expo Zaragoza 2008.
X Bienal Española de Arquitectura y Urbanismo
2009
Bienal Española de Arquitectura y Urbanismo.Proyectos Finalistas: Pabellón de España en la Expo Zaragoza 2008 y Centro Hípico de Alto Rendimiento de Doma Clásica, Ultzama, Navarra.
VII Premios Cerámica de Arquitectura ASCER
2008
Premios Cerámica de Arquitectura ASCER.Primer Premio: Pabellón de España en la Expo Zaragoza 2008.
Concurso para el Pabellón de España en la Expo Zaragoza 2008
2005
Primer Premio.
TC Cuadernos # 134-135: Francisco Mangado. Arquitectura 2007-2018
Ar(t)bre & art contemporain : Pour une écologie du regard
p.240-241
03-2017
ISBN-10: 2366690207
Catálogo Exposición La galerie d'architecture
a+u Architecture and Urbanism #520
Future Arquitecturas #41-42
UED Urban Environment Design #074
Exhibition & Convention Center
Design Like You Give a Damn 2
35+ Construyendo en Democracia.
03-2012
Dirección General de Arquitectura, Vivienda y Suelo, Subdirección General de Arquitectura del Ministerio de Fomento. Madrid (Spain)
Catálogo Exposición Innovación Abierta. Arquitectura Española Contemporánea.
06-2011
Museo del Canal Interoceánico de Panamá. Panamá
2011-2012 Arquitectos en España. Arq Spain
p.152-169
01-2011
EA 10 #35
10-2010
Boom Publishers. Amsterdam (Netherlands)
Catálogo de la Exposición
p.136-137
05-2010
Seacex. Madrid (Spain)
Architektenkammer Nordrhein-Westfalen
p.38-41
12-2009
Architektenkammer Nordrhein-Westfalen. Dortmund (Germany)
Hinge #173
p.80-81
12-2009
Hinge Marketing Ltd. Hong Kong.
Vía Construcción #74
11-2009
TPI. Madrid (Spain)
Arquitectura Viva #126: Primera Infancia.
Darco Magazine #16: Francisco Mangado edición especial
Premio Biennale Internazionale di Architettura Barbara Cappochin, Edizione 2009
p.108-113
10-2009
Electa. Padua (Italy)
NAN arquitectura y construcción #46
10-2009
TPI. Madrid (Spain)
Vía Construcción #73
10-2009
TPI. Madrid (Spain)
Materia #63
X Bienal Española de Arquitectura y Urbanismo.
p.260-269
07-2009
Ministerio de Vivienda. Madrid (Spain)
Informes de la construcción, volumen 61# 515
p.5-21
07-2009
CSIC. Madrid (Spain)
Paesaggio Urbano
05-2009
Maggioli Editore. Rimini (Italy)
Interiors & Sources
AV. Monografías #133
AND #14
p.136-139
04-2009
AND. FIrenze (Italy)
AIT 04: Büro und Verwaltung
p.54-55
04-2009
Verlagsanstalt Alexander Koch GmbH. Leinfelden (Germany)
AIT 03: Verkauf und Präsentation
03-2009
Verlagsanstalt Alexander Koch GmbH. Leinfelden (Germany)
Arquitectura Viva #125: Naturaleza Artificial
Arch-Manual Design+Concept+Script+Process #8
p.102-111
02-2009
AADCU Publication. Beijing (China)
Cevimasa News #21
02-2009
Cevimasa. Valencia (Spain)
Trans/hitos #09 Redes
02-2009
ASCER. Madrid (Spain)
Oficinas #276
02-2009
Cetisa Editores. Barcelona (Spain)
Arquitectura Española. Spanish Architecture (1997-2008)
p.60-63
01-2009
Ca-Group, Shangai (China)
ISSN: 1683-0717
10x10 #3. 100 Architects, 10 Critics
Arqa #65: Arquitectura e Arte
p.40-48
01-2009
Futurmagazine Soc. Editora, Lda. Lisboa (Portugal)
Construir Navarra #4
01-2009
Construir Navarra. Pamplona (Spain)
AV Monografías 135-136: España 2009
Vía Construcción #64
01-2009
Grupo Vía. Barcelona (Spain)
Estructuras para edificios singulares españoles
p.268-271
12-2008
ACS. Madrid (Spain)
Deados 4 Francisco Mangado. Colección Arquitectura Española
11-2008
Colegio Oficial de Arquitectos de Almería. Almería (Spain)
Arkinka #156
p.34-41
11-2008
Arquitectura EXPO Zaragoza, Proyecto Urbano
p.77-83, 158-167
10-2008
Sociedad Estatal Expoagua 2008 S.A. y Actar (Spain)
BSI Swiss Architectural Award
Promateriales #19
Sostenibilitá, Allegato a Domus #918
p.11-19
10-2008
Domus. Milan (Italy)
Architect Magazine: Year in Review
p.11-19
10-2008
American Institute of Architects. Washington (USA)
Pasajes de Arquitectura y crítica #99
Diseñart Magazine #30
Icon Magazine #63
Acciaio Arte Architettura #35
Infodomus #22
p.25-36
09-2008
Infomanews Iberia S.A. Madrid (Spain)
ISBN-10: X-00132304
Architecture Today #191
p.22-25
09-2008
Architecture Today plc. London (UK)
Arketypo #12
p.60-69
08-2008
Excesos culturales S.L. Bilbao (Spain)
C3 #289
Casabella #768
p.6-15
07-2008
Arnoldo Mondadori Editore Spa. Milan (Italy)
Vía Construcción #58
p.4-5
07-2008
Grupo Vía. Barcelona (Spain)
Bauwelt #27: Die kleine Expo
Life Element #92
p.42-43
07-2008
China
Arte y Cemento: especial Expo Zaragoza 08
p.12-15
07-2008
Reed Business Information. Bilbao (Spain)
Pabellón de España Expo Zaragoza 2008
06-2008
Arquitectura Viva. Madrid (Spain)
ISBN-10: 9788461244607
Catálogo Oficial del Pabellón de España EXPO Zaragoza 2008.
p.31-43
06-2008
Metáfora Ediciones, Madrid (Spain)
El Cultural de El Mundo
p.40-42
06-2008
El Mundo. Madrid (Spain)
Arquitectura Z ciudad expuesta 2, #9-10
p.62-65
06-2008
La Moderna S.L. Zaragoza (Spain)
Arquitectura Viva #117: Zaragoza 2008.
Ambienta #77
p.6-13
05-2008
Secretaría General Técnica del Ministerio de Medio Ambiente y Medio Rural y Marino. (Spain)
Cerámica plus #19
p.16-19
04-2008
Reed Business Information. Bilbao (Spain)
Público, privado, efímero: La cerámica en arquitectura.
p.144-149
01-2008
Asociación Española de Fabricantes de Azulejos y Pavimentos. (Spain)
ISBN-10: 9788461215089
Memoria del Pabellón de España, Zaragoza 2008.
01-2008
Sociedad Estatal para Exposiciones Internacionales, S.A. Madrid (Spain)
Diseñart Magazine #24
p.14-15
01-2008
Nuevas fórmulas de comunicación, S.A. Madrid (Spain)
On Diseño #294
Arte y Cemento #16
p.80-82
01-2008
Reed Business Information. Bilbao (Spain)
Francisco Mangado, 2+2 Arquitecto
El cultural de El Mundo
11-2007
El Mundo. Madrid (Spain)
Techniques & architecture #492: Céramiques prospective/ceramic mutation
p.68-71
10-2007
Jean Michel Place Editions. París (France)
ISBN-10: X-00124789
La nueva sensibilidad ambiental en la arquitectura española 2000-2006.
p.140-145
05-2007
Clipmèdia Edicions. Barcelona (Spain)
Waterdrops, Diálogos de Arquitectura y Agua
01-2007
Roca. Madrid (Spain)
Arquitectura sostenible 5
p.279
01-2007
Editorial Pencil. Valencia (Spain)
Arquitectura COAM #350
p.86-89
01-2007
Colegio Oficial de Arquitectos de Madrid. (Spain)
ISBN-10: X-00038793
Arquitectura Z: Ciudad Expuesta 2 #7-8
p.164-196
01-2007
La Moderna S.L. Zaragoza (Spain)
Arquitectura Z ciudad expuesta 2, #5-6
p.110-113
01-2007
La Moderna S.L. Zaragoza (Spain)
Future Arquitecturas #7
AZ Aragonia #4
Architectural Record: The leading Curve
Future Arquitecturas #4
Pasajes de Arquitectura y crítica #76
05-2006
Pasajes arquitectura. Madrid (Spain)
TC Cuadernos 72-73: Francisco Mangado. Arquitectura 1998-2006
Vía Construcción #30: PATXI MANGADO, SENTIDO Y COMPETENCIA
03-2006
Grupo Vía. Barcelona (Spain)
Segundo congreso internacional de arquitectura blanca. En blanco II
p.102-107
01-2006
Editorial Biblioteca TC. Valencia (Spain)
AV Proyectos #12: ZH2O: Expo Zaragoza

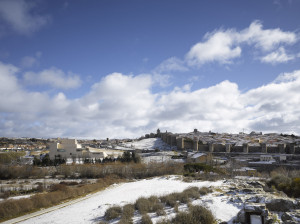

Centro Municipal de Exposiciones y Congresos de Ávila
2001
/
2009
Ávila resulta ser una ciudad intensa y densa. La lectura de su planta, centrada y acotada por la tersa factura de su muralla, confirma esta visión. Todo Ávila es en realidad esta roca en medio del duro paisaje que la rodea.En esta densidad, cualquier vacío adquiere un valor adicional que tiene que ver con la idea de contraste o con la de límite. La plaza sirvió en estos casos de mecanismo liberador del espacio interior, y también de articulación exterior con la ciudad amurallada. El espacio extramuros está en el origen de esos vacíos que sirven de articulación entre las dos ciudades. La presencia de un espacio libre a los pies de la muralla donde ha de ubicarse el nuevo Centro de Congresos, permite pensar en sistemas de generación como el indicado.
Densidad conceptual, generosidad (configurada en plaza) en la manera de ocupar el sitio y aprovechamiento del condicionante topográfico del suelo han sido criterios que han guiado las decisiones de proyecto. Formal y espacialmente, el paisaje, cuajado de piezas de granito, ha suministrado las referencias necesarias.Se propone una gran explanada o plaza, un lugar de encuentro al borde de las murallas con un nivel general que coincide con uno de los más altos de la parcela, de manera que su prolongación genera un gran vacío interior que alojará, sin excavación, los usos requeridos.
La edificación ocupa básicamente el lateral norte del espacio público de nueva factura. Junto a las murallas acota la “plaza del nuevo mercado lúdico”. En función de la topografía, el proyecto hace convivir dos geometrías diferentes. La parte más ortogonal y alargada contiene los auditorios y salas principales. La parte más topográfica, irregular y adaptada al suelo, alberga el área de exposiciones.La edificación se desarrolla de manera que a los auditorios principales se llega desde la plaza y por la parte más alta del graderío, lo cual permite una comprensión inmediata del espacio interior. El área de exposiciones tiene un acceso independiente desde las “quebradas” en las que se rompe la plataforma en el límite este. También lo tiene —dado que por debajo del nivel de la plaza todos los usos están comunicados—, desde el interior mismo del edificio. Desde un punto de vista formal y constructivo, la actuación se inspira en la fuerza evocadora del paisaje, en la masa granítica que todo lo invade. Los volúmenes se piensan para ser vistos desde la distancia.El edificio podrá ser visto desde lo alto de las murallas como una manipulación cincelada de la gran roca del terreno. Se trata de una yuxtaposición de volúmenes de granito. Resumida en una pieza, más ortogonal, que se fresa y se esculpe de una manera precisa y otra algo más abrupta y topográfica, que cubre el volumen de las exposiciones. Son esos pliegues los que generan grietas para el paso de la luz natural y el acceso independiente a esta zona.

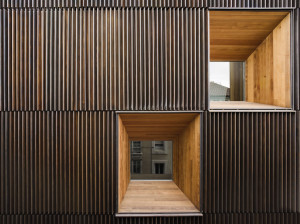

Museo Arqueológico de Álava
2000
/
2009
El edificio se configura en su forma básica a partir del contexto en el que se asienta y de la continuidad que en términos de concepto y programa establece con el anexo Palacio de Bendaña actualmente museo de Naipes Fournier.En las salas donde se exponen de manera permanente piezas, los planos horizontales, suelos y techos, son muy oscuros. El suelo de madera de “palo” casi negra, el techo continuo y también negro componen una ‘caja’ o cofre pues muy cerrada y oscura delimitada lpor los muros de fachada con especor revestidos exterioremente por una piel de chapa de bronce plegada, con piezas que se suporpen o se deslizan según las necesidades de filtrar la luz hacia el interior.
Pero estos espacios están atravesados por unos prismas de vidrio blanco en torno a los cuales se organizan la exposición de las piezas. Por ellos resbalará la luz procedente de la cubierta durante el día, procedente de una iluminación interna en la oscuridad. Estos prismas llevaran incrustados, entre capa y capa, gráficos e información que expliquen los objetos pero, por encima de esta labor docente, su luz evocará la fantasía de la interpretación, la metáfora que hace referencia a unos prismas de luz en medio de un espacio oscuro que bien pudieran entenderse como la esperanza de poder interpretar algo de nuestra herencia.Hacia el interior del solar, el patio de ingreso queda constituido por unos límites mas transparentes: es la piel de bronce que se abre con ritmo constante permitiendo el paso de las visuales de los visitantes hacia el interior de los recintos de exposiciones.

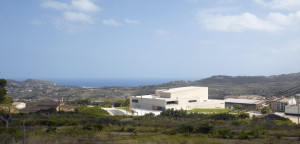

Auditorio Municipal de Teulada
2004
/
2011
Teulada-Moraira es uno de esos municipios duplicados físicamente. Bien pudiera haberse llamado Teulada de arriba y abajo, o Moraira de arriba y abajo. El caserío de Teulada está en la montaña, el de Moraira más hacia abajo, siguiendo un valle de unos cinco kilómetros a orillas del mar Mediterráneo. Una situación administrativa que no se corresponde con la realidad física.El edificio del nuevo auditorio es un puente de unión entre ambas realidades físicas del municipio. Una referencia que permite ver y ser visto desde ambos puntos. El programa resulta sencillo en lo que al tipo de salas y usos de apoyo se refiere. La organización y disposición de piezas sufre una auténtica transformación geométrica y espacial hacia la fachada sur que, siendo la que se orienta al mar, se convierte en el elemento más singular y con más contenido del proyecto.Su profundidad le confiere un sentido de sección arquitectónica que obliga a leerla en tres dimensiones, en términos de espacio, alejándose en todo caso de una reductiva dimensión bidimensional. En términos metafóricos esta fachada recrea una topografía asimilable a una playa pétrea que, desde la distancia, y con su profundidad, permite leerse fundida con el mar. En términos más práticos su geometría profunda y quebrada nace del estudio de la incidencia solar y de la geometría por ella generada, especialmente en verano, y su configuración final tiene como objetivo que nunca los rayos del sol incidan de manera directa en el interior. La base de esta “fachada” está formada por una gran sala de exposiciones que, a modo de “bodega”, iluminada muy tenuemente por la luz que logra traspasar el grueso enrejado vertical de hormigón, fresca en verano y cálida en invierno, dote de argumento funcional a una decisión, la de la fachada sur, que fundamenta su sentido en referencias más conceptuales.

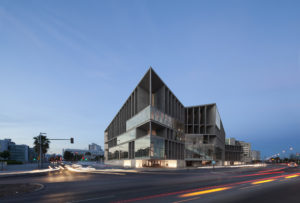

Palacio de Congresos y Hotel en Palma de Mallorca
